Distribuidor diversity de 4 vías para receptores inalámbricos

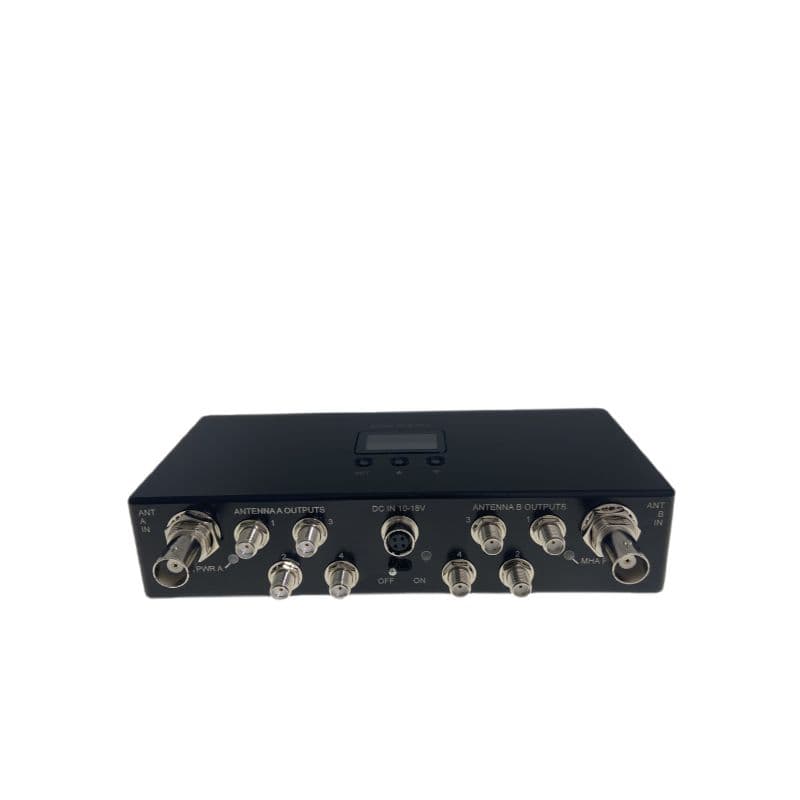

El Audio Wireless DADM224-MK2 es un módulo de distribución de antena diversity para bolsas de sonido portátiles. Permite alimentar hasta cuatro receptores diversity desde un solo par de antenas, con filtrado RF ajustado a la banda de trabajo y ganancia configurable desde una pantalla OLED.
Diseño para localización
El DADM224-MK2 reduce el número de antenas y cables en la bolsa, mejora el orden del sistema y ayuda a mantener un rendimiento RF estable. La alimentación remota para antenas activas puede activarse desde el menú, y los indicadores LED permiten comprobar el estado de un vistazo.
Construcción

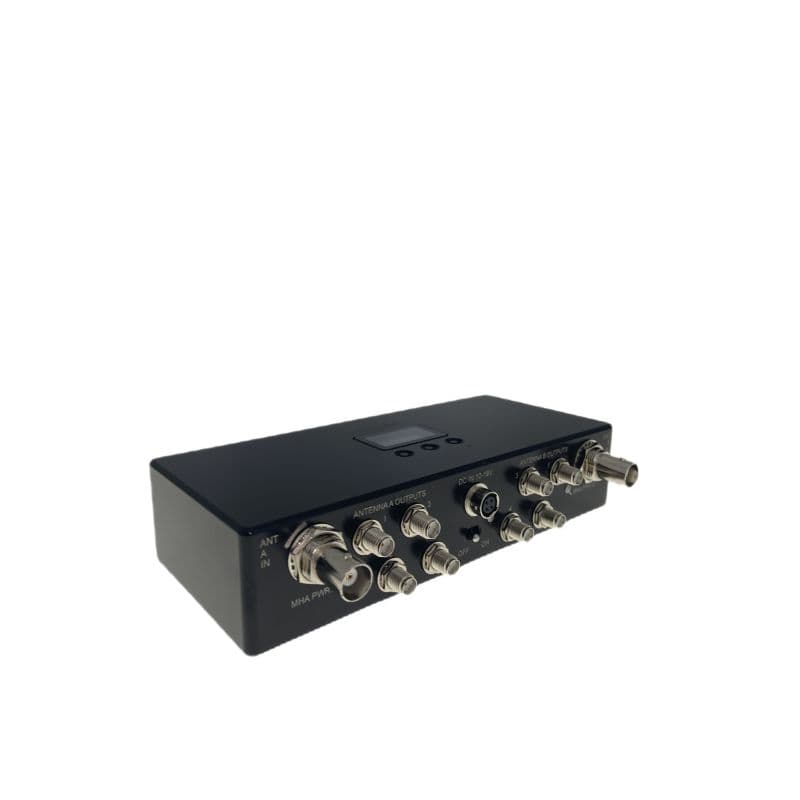

La caja de aluminio mecanizado CNC está acabada en anodizado negro con leyendas marcadas por láser, pensada para soportar el trabajo diario en rodaje.
Características principales
- Un par de antenas alimenta hasta cuatro receptores diversity
- 2 entradas BNC y 2 x 4 salidas SMA
- Filtros RF paso banda según variante
- Ganancia ajustable por el usuario
- Alimentación remota de antenas activas
- Pantalla OLED e indicadores LED
- Carcasa de aluminio mecanizado CNC
Especificaciones principales
| Rango de frecuencia | 470-1164 MHz, por bandas |
|---|
| Impedancia de entrada | 50 ohmios |
|---|
| Impedancia de salida | 50 ohmios |
|---|
| Ganancia por salida | +6 dB a -10 dB, ajustable por el usuario |
|---|
| Consumo | 140 mA a 14 V CC |
|---|
| Bandas disponibles | 470-700 MHz, 470-608 MHz, 470-663 MHz, 470-960 MHz, 470-990 MHz, 510-622 MHz y 960-1164 MHz |
|---|
| OIP3 | > +41 dBm |
|---|
| Aislamiento entre puertos | > 20 dB mínimo |
|---|
| Figura de ruido | < 2 dB |
|---|
| Entradas RF | 2 BNC estándar de 50 ohmios |
|---|
| Salidas RF | 2 x 4 SMA mini UHF de 50 ohmios |
|---|
| Alimentación externa | 10-18 V CC |
|---|
| Alimentación de antena remota | T-bias conmutable, 12 V CC a 250 mA máximo |
|---|
