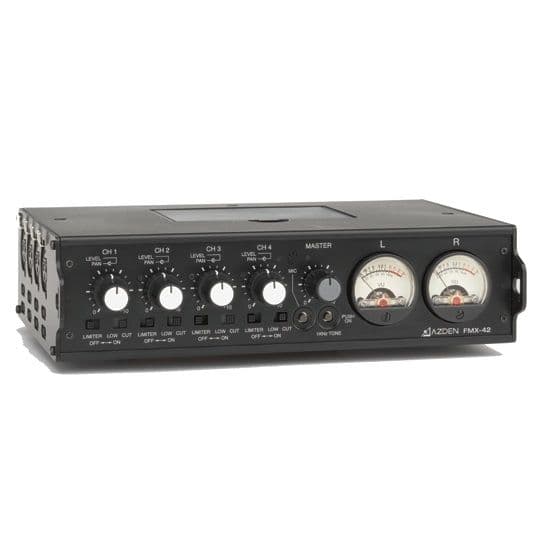

Le FMX-42 dispose de 4 entrées micro/ligne symétriques avec contrôles de niveau individuels, panoramique, limiteurs et fantôme 48 volts déconnectable par canal. Il comprend également des vumètres de qualité professionnelle, des contrôles de niveau master, un générateur de 1 kHz, 2 sorties XLR symétriques, 1 sortie mini-jack stéréo pour les caméras DV et une sortie casque de monitoring avec contrôle de volume.

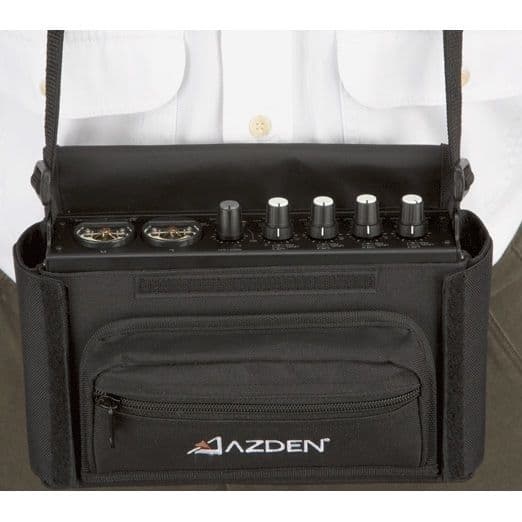

Le FMX-42 est alimenté par une alimentation externe 12V DC ou 6 piles "AA". Sac de transport en nylon inclus.

Spécifications:

GENERALITES

Réponse en fréquence

Sorties symétriques et asymétriques:

20 Hz - 30 kHz (± 1,5 dB)

Sortie moniteur: 30 Hz - 30 kHz (± 2 dB)

Rapport signal/bruit

Sortie symétrique: -120 dBu

D.H.T.

Sortie symétrique: <0,005% @ 1 kHz (position LINE, sortie +19 dBu)

Alimentation fantôme: 48V (± 4V)

ALIMENTATION

Piles: 6 piles alcalines "AA".

Autonomie des piles: environ 10 heures (compteur et éclairage fantôme éteints)

Alimentation externe: 12VDC @ 200 mA (10,5-17VDC - Connecteur Hirose 4 broches avec verrouillage)

Consommation: 155 mA (illumination du compteur et alimentation fantôme éteintes)

195 mA (illumination du compteur désactivée / alimentation fantôme activée avec 2-SGM-1000 - @ 9V)

DIMENSIONS

56H x 220W x 150.5D mm (sans protubérances)

Poids: 1400 g (avec piles)

ENTREE

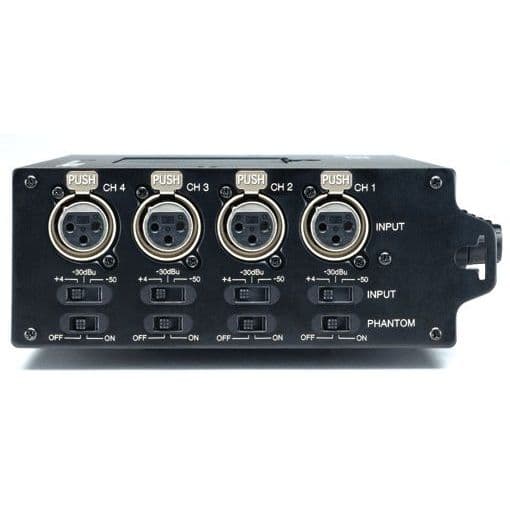

Entrée symétrique:

XLR 3 broches x 4 (CH1, 2, 3 et 4).

Niveau

Entrées ligne - standard: +4 dBu (symétrique électronique)

• Max: > +26 dBu

Mic (@ -30) - standard: -30 dBu (équilibré électroniquement)

• Max: +4 dBu

Micro (@ -50) - standard: -50 dBu (symétrique électronique)

• Max: -11 dBu

Impédance

Ligne: 20 k ohm

Mic: 2 k ohm

Filtre passe-haut (HPF):

100 Hz - 6 dB/oct

SORTIE

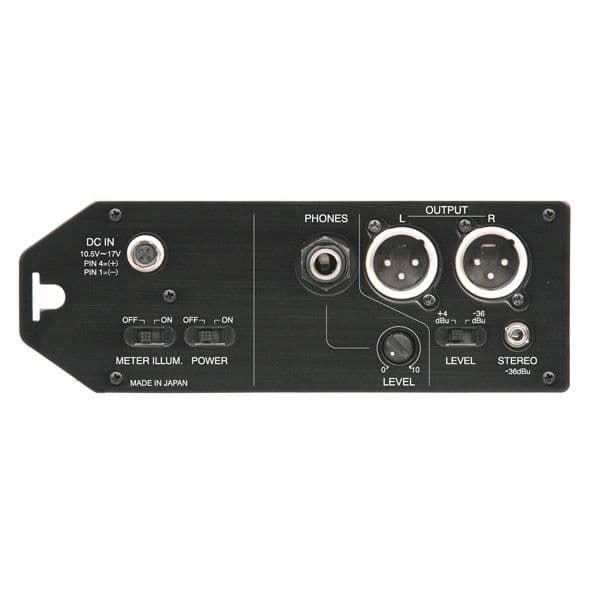

Sorties symétriques: XLR 3 broches x 2 (G et D)

Sorties asymétriques: mini-jack stéréo 3,5 mm (1/8")

Sortie moniteur: jack stéréo 6,5 mm (1/4")

Niveau

Sortie symétrique

Standard: +4 dBu (charge > 10 k ohm)

-2 dBu (charge de 600 ohms)

Max: +20 dBu (Charge >10 k ohm)

+13 dBu (charge de 600 ohms)

Sortie asymétrique

Standard: -36 dBu (charge >10 k ohm)

Max: -20 dBu (Charge > 10 k ohm)

Générateur de tonalité: 1 kHz @ +4 dBu

Sortie moniteur - Max: +1 dBu - Charge 32 ohms

(Charge recommandée: 16-100 ohms)

Impédance de sortie. - Symétrique: 600 ohms - asymétrique: 120 ohms

Compteurs

Niveaux standard: 0 VU (+4 dBu)
