Il modulo di distribuzione antenne diversity a sintonia digitale AW DADM226-DT-MK2-P è progettato per rispondere alle esigenze degli ambienti RF congestionati, offrendo una distribuzione delle antenne superiore per borse audio, carrelli e trolley portatili. Questo modulo è stato concepito per bilanciare dimensioni compatte e costruzione leggera senza compromettere le prestazioni.

Caratteristiche principali

• Gamma di frequenza: copre 470-702MHz e consente di selezionare un filtraggio a banda RF stretta o a banda semi-larga, per una maggiore integrità RF e una migliore protezione dalle interferenze.
• Modalità operative
• Modalità DT: fornisce un filtro passa-banda RF a sintonia digitale nella gamma 470-702MHz, regolabile a passi di 8MHz con una finestra di 24MHz. Il guadagno è regolabile da +10dB a -10dB a passi di 1dB.
• Modalità WB: offre 9 combinazioni di larghezza di banda del filtro semi-larga, con guadagno regolabile da +6dB a -10dB a passi di 1dB, utilizzando le impostazioni dei filtri passa-alto e passa-basso.
• Gestione di segnali d'ingresso elevati: presenta una bassa cifra di rumore e prestazioni di intermodulazione superiori, ideali per condizioni RF impegnative.
• Distribuzione antenne attive: riduce la necessità di più antenne sui ricevitori, offrendo un setup ordinato per borse audio, carrelli e trolley. Supporta antenne passive o attive ad alto guadagno per migliori prestazioni RF.

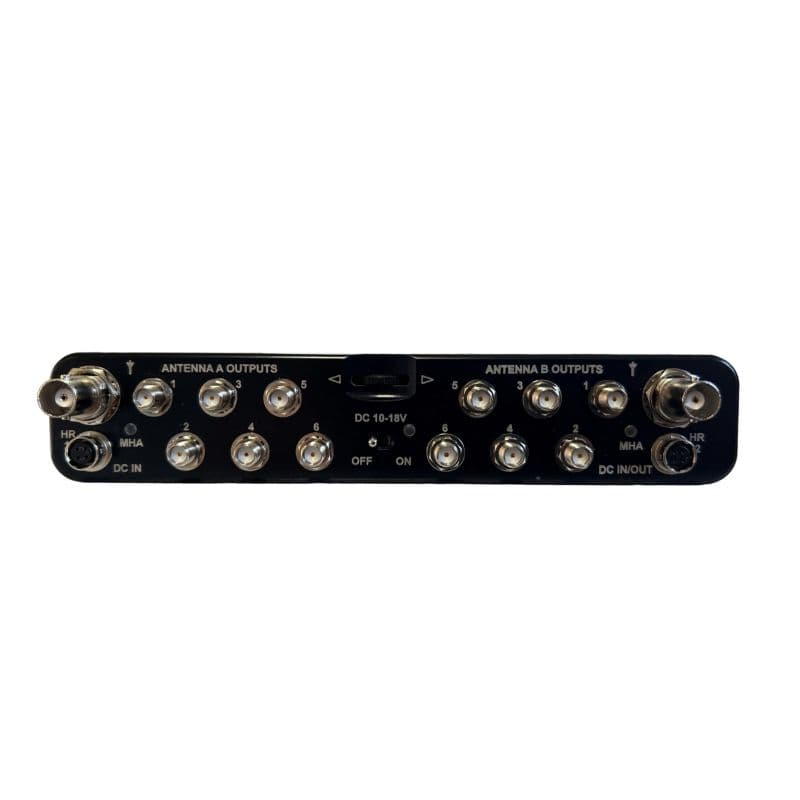

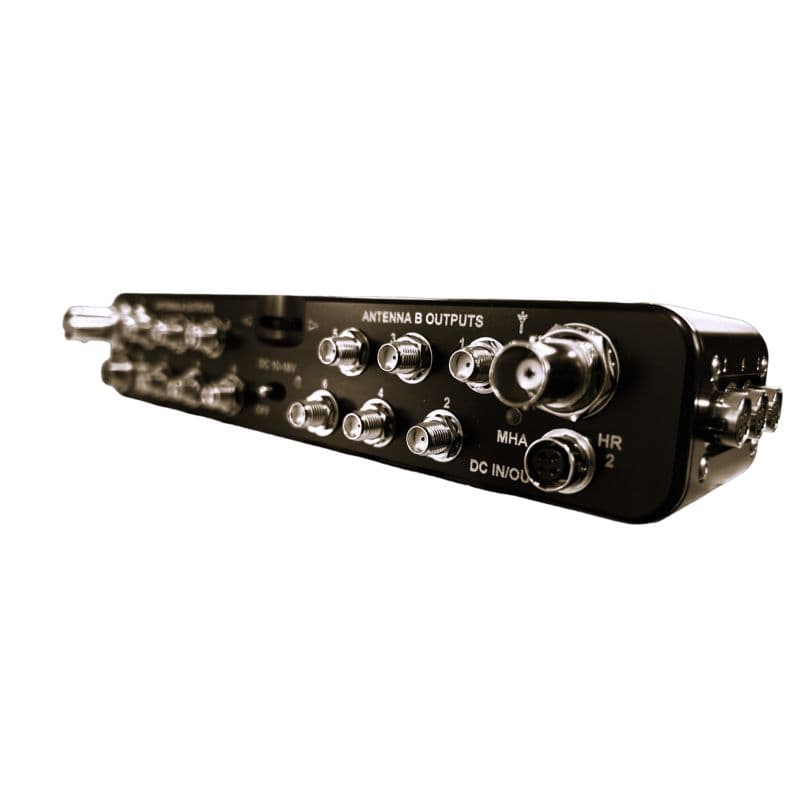

• Connettività: dotato di due connettori d'ingresso BNC per cavi di prolunga coassiali RF standard a basse perdite e di sei connettori mini-RF SMA per ricevitori diversity.

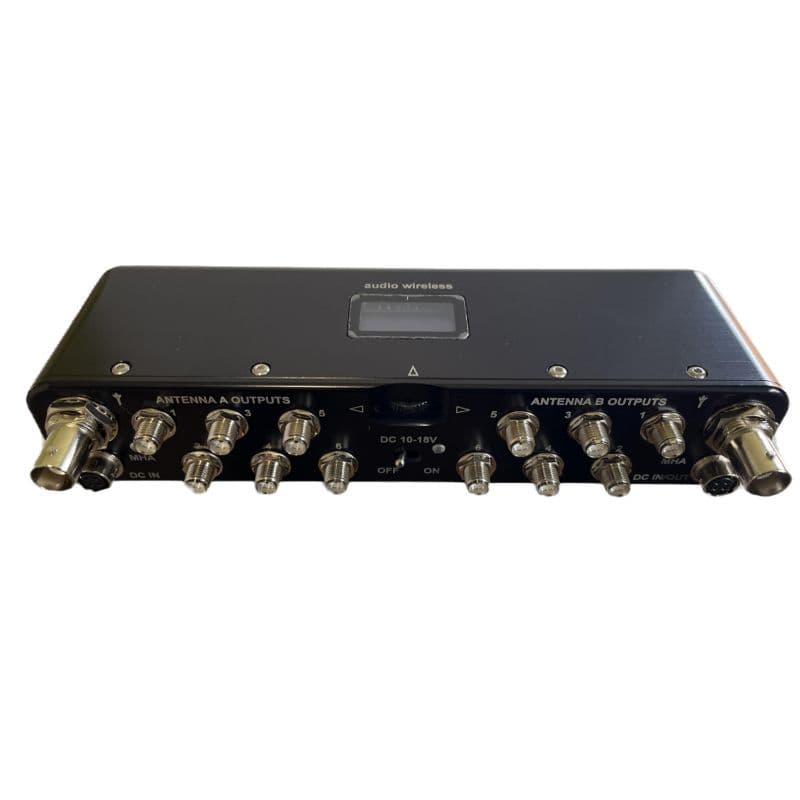

• Gestione dell'alimentazione: offre l'alimentazione commutabile delle antenne attive, con impostazioni accessibili tramite un display OLED. Lo stato dell'alimentazione è indicato da LED rossi, mentre un LED verde indica lo stato di alimentazione del sistema.

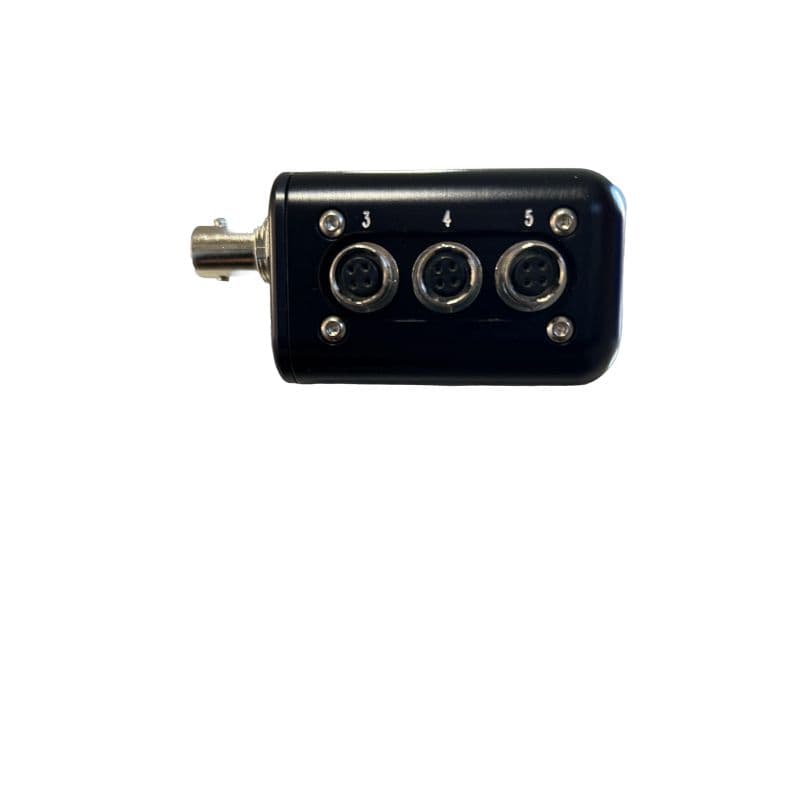

• Alimentazione DC: utilizza un connettore Hirose standard a 4 pin (HR1) per l'ingresso DC (10-18Vdc). Distribuzione dell'alimentazione DC tramite HR2-HR5, con HR2 configurabile come DC-in o DC-out. HR3-HR5 funzionano solo come DC-out, tutti configurabili dal menu OLED. Il display OLED monitora continuamente la tensione di ingresso DC.
• Interfaccia intuitiva: il display OLED offre un menu intuitivo per regolare le impostazioni e monitorare lo stato del sistema.

Applicazioni

Il DADM226-DT-MK2-P è la scelta preferita da fonici freelance, società di noleggio e grandi emittenti. Il design robusto e le funzioni ad alte prestazioni lo rendono adatto a tutte le applicazioni con microfoni wireless, garantendo un funzionamento affidabile in ambienti RF complessi.
