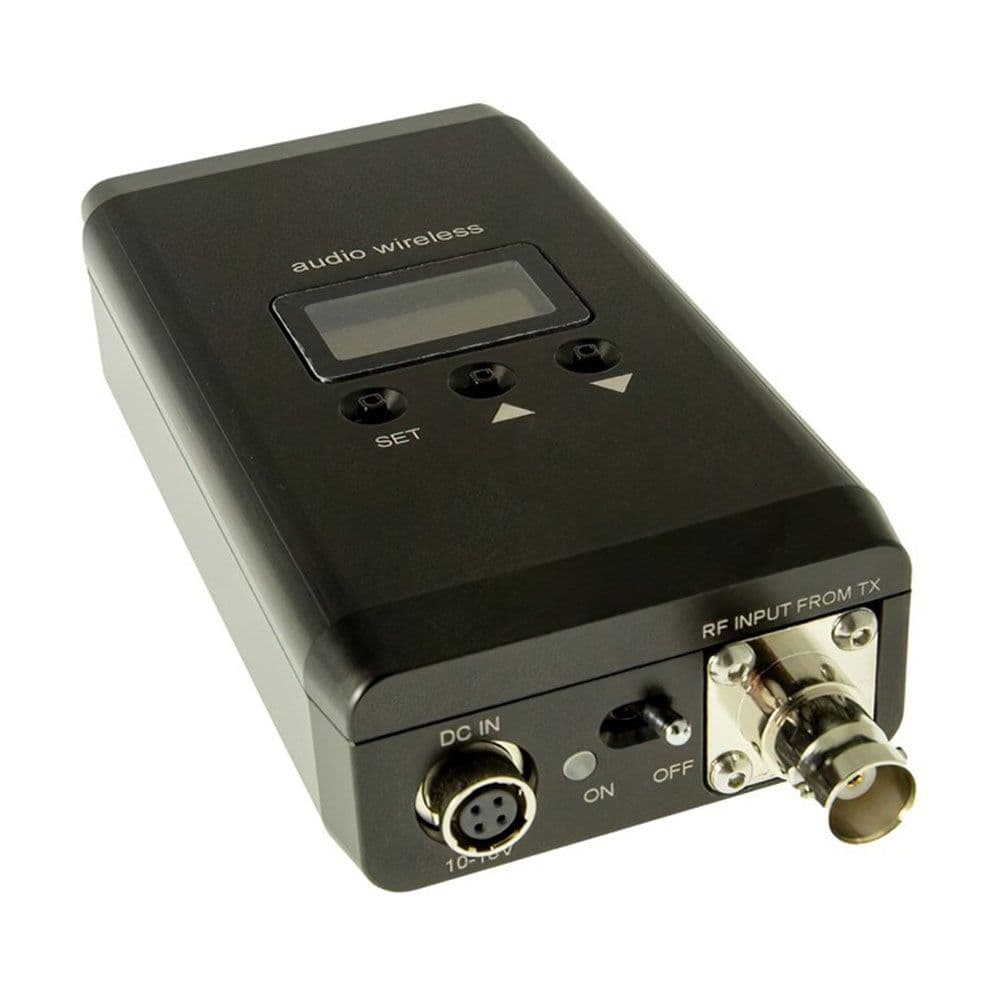

Booster UHF de 1 W para transmisores inalámbricos
El Audio Wireless AWPB-1W es un amplificador de potencia RF diseñado para elevar la salida de transmisores inalámbricos UHF de baja potencia hasta un máximo de 1 W. Es útil en enlaces de audio de largo alcance, coberturas deportivas, rodajes con seguimiento de vehículos, refuerzo de transmisores IEM y situaciones en las que hace falta más cobertura sin cambiar todo el sistema inalámbrico.
Diseño RF
La etapa de salida incorpora un filtro paso banda específico para la banda de trabajo, con rechazo de armónicos de segundo y tercer orden. Acepta transmisores UHF analógicos, híbridos o digitales que trabajen dentro de la misma banda de sintonía, con un margen de entrada amplio para adaptarse a diferentes potencias de transmisor.
Construcción
La carcasa de aluminio mecanizado CNC actúa también como disipador, con acabado anodizado negro y marcado láser. Es un diseño compacto pensado para uso profesional en localización, donde el equipo debe soportar calor, transporte y montaje frecuente.
Características principales
- Potencia máxima de salida RF de 1 W
- Ganancia ajustable hasta 12 dB
- Filtro paso banda integrado según banda de frecuencia

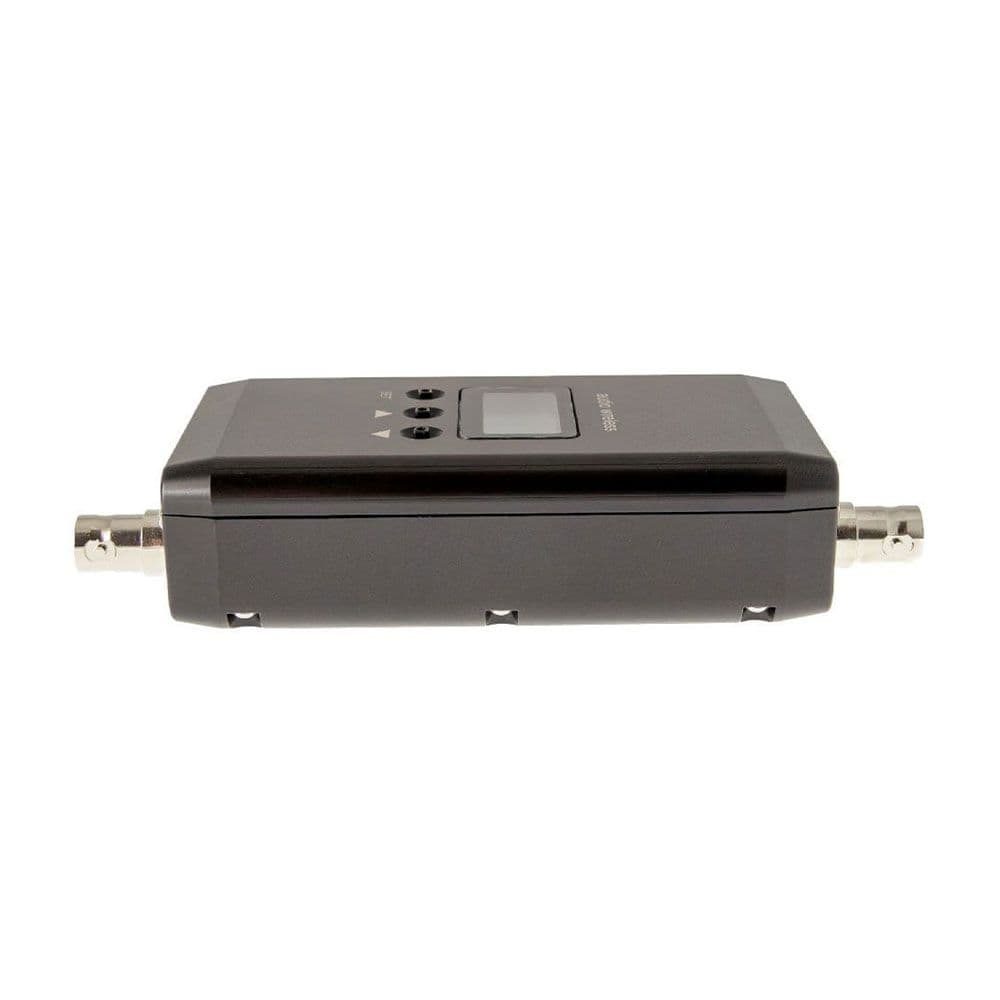

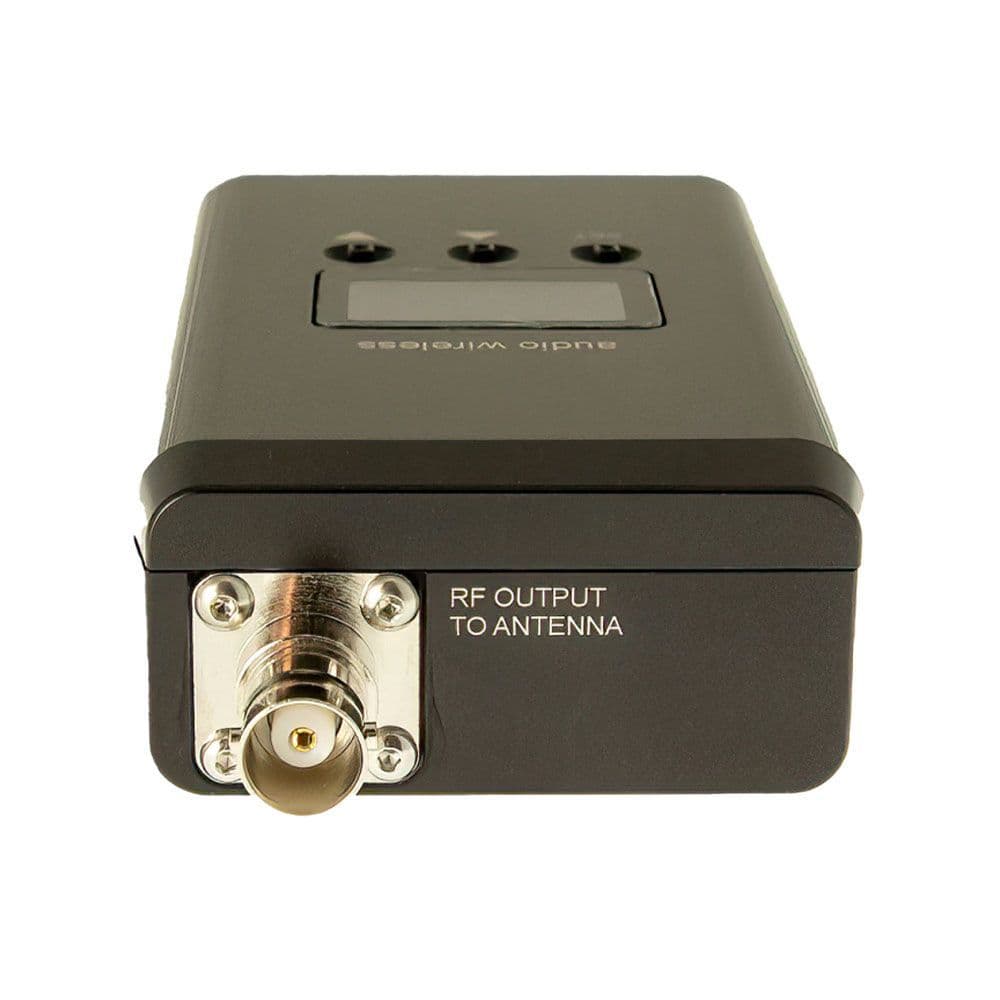

- Entrada y salida RF por BNC de 50 ohmios

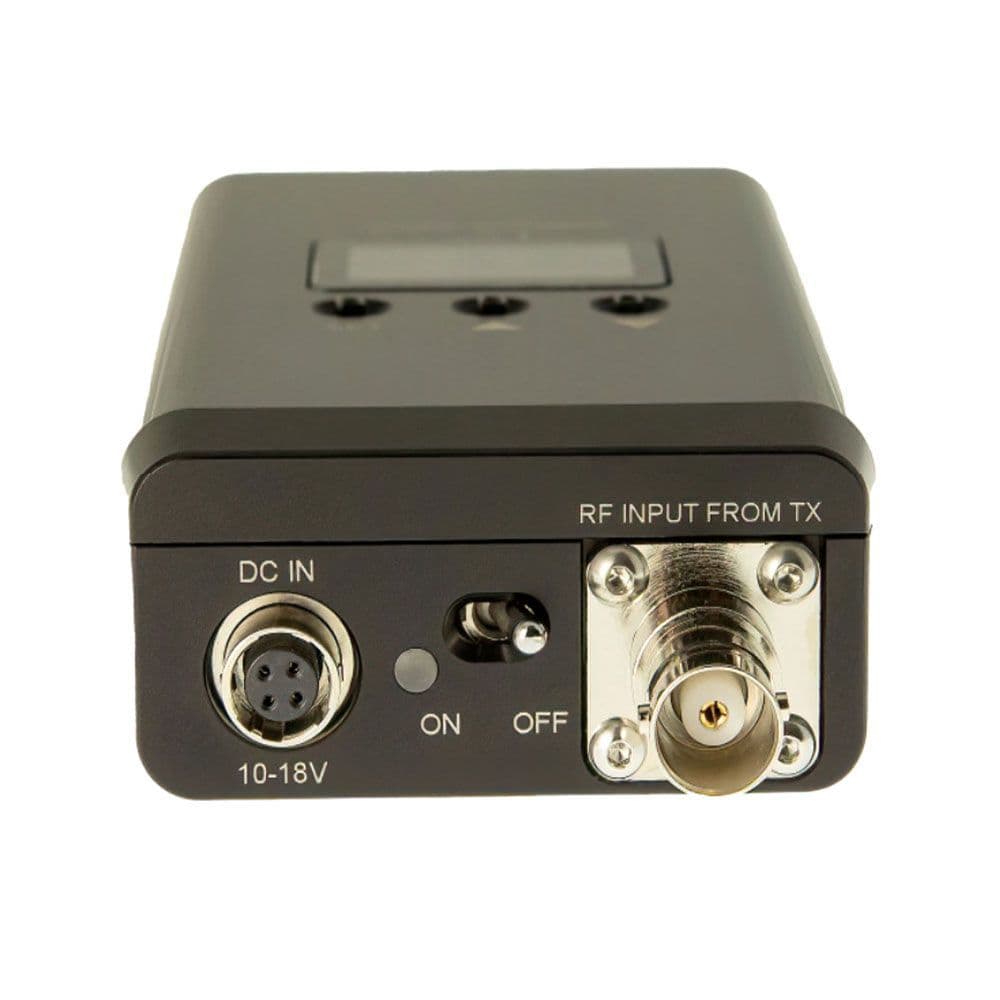

- Alimentación por Hirose de 4 pines
- Carcasa de aluminio mecanizado CNC
Especificaciones principales
| Potencia máxima de salida RF | 1 W (+30 dBm) |
|---|
| Potencia nominal de salida RF | 0,8 W con transmisor a 50 mW |
|---|
| Ganancia | 0 a 12 dB, ajustable en pasos de 0,5 dB |
|---|
| OIP3 | > +48 dBm |
|---|
| Figura de ruido | < 3 dB |
|---|
| Potencia máxima de entrada | +25 dBm con ganancia a 12 dB |
|---|
| Bandas disponibles | 470-608 MHz, 470-700 MHz, 500-865 MHz, 500-960 MHz y 960-1164 MHz, según variante |
|---|
| Rechazo de armónicos | > 30 dB |
|---|
| Conexiones RF | Entrada y salida BNC-F de 50 ohmios |
|---|
| Alimentación | 10-18 V CC, con protección contra polaridad inversa y cortocircuito |
|---|
| Consumo | 280 mA +/-10 mA, 4 W máximo |
|---|
| Dimensiones | 137 x 58 x 28 mm, conectores BNC incluidos |
|---|
| Peso | 295 g |
|---|
