Informação geral

O amplificador AWPB-1W disponibiliza até 1 W de potência de saída e um ganho de pequeno sinal de 12 dB, com uma excelente uniformidade do ganho, juntamente com um intervalo dinâmico e um fator de ruído extraordinários. Foi concebido para amplificar as saídas de transmissores de microfone sem fios de baixa potência até 1 W. As aplicações incluem ligações de áudio em eventos desportivos, durante filmagens para gravações de automóvel para automóvel, reforço de transmissores IEM para cobrir áreas maiores e muito mais.

A etapa de saída do amplificador de potência de reforço utiliza um filtro passa-banda personalizado e altamente seletivo, que determina o intervalo de frequências de funcionamento e suprime os 2.º e 3.º harmónicos do transmissor.

Compatível com qualquer transmissor sem fios UHF que funcione no mesmo intervalo de sintonia, FM híbrida e FM analógica, um intervalo dinâmico de entrada muito amplo aceita níveis de potência do transmissor de 0dBm(1mW) a +25dBm(316mW).

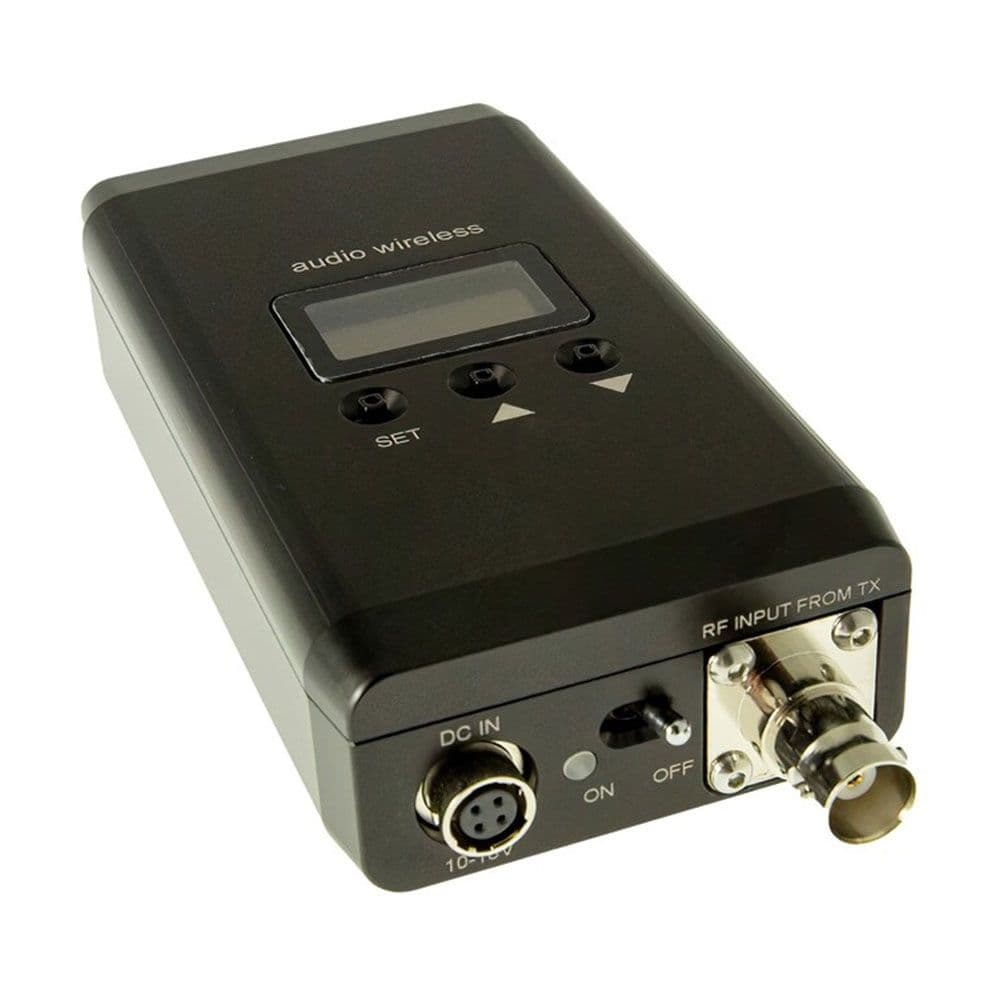

A caixa do AWPB-1W tem um design personalizado para ser compacta, bem como um dissipador de calor integral que minimiza a dissipação de calor da unidade; através da técnica de design avançado de PCB, a dissipação de calor é minimizada. De um modo geral, o design da caixa foi concebido para suportar uma utilização intensiva em ambientes adversos, proporcionando uma longa vida útil e um desempenho constante em condições de funcionamento exigentes. A caixa de reforço tem um design personalizado em alumínio maquinado por CNC, acabamento anodizado preto e marcação a laser. Um design personalizado em alumínio maquinado por CNC, acabamento anodizado preto e marcação a laser.

Características

Especificações técnicas

Potência nominal de saída RF

0,8 watts (800 mW) com saída TX a 50 mW

OIP3

> +48dBm

Ligações

Saída RF

Tomada BNC-F standard, 50 Ω

Entrada Hirose DC

Hirose de 4 pinos (pinos1+2: 0V, pinos3+4: +ve)

Caixa

Alimentação
